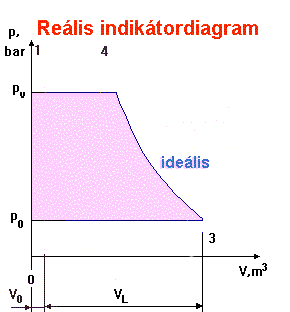

| 1-2 nyomásesés: a szívás a Vo
károstérben maradt gáz
kiterjeszkedése miatt V2 térfogatról indul |
| 2-3 szívás: po-p2
depresszió kell a szívószelep
nyitásához |
| 3-4 sűrítés: a sűrítés a po-nál
kisebb p3 nyomásról indul, ezáltal csökken a görbe által
bezárt hasznos munka területe |
| 4-1 áttolás: a nyomószelep nyitásához p4-pv
túlnyomás kell, és pv-nél nagyobb nyomás van az áttolás
végéig |
|
|
